Izolacja ściany fundamentowej od strony gruntu: Kompleksowe podejście inżynierskie do zabezpieczeń przeciwwodnych

Mechanizmy oddziaływania wody na konstrukcje fundamentowe

Zrozumienie natury oddziaływania wody na ściany fundamentowe jest fundamentalne dla prawidłowego doboru systemu izolacyjnego. Wyróżniamy kilka podstawowych form zagrożenia:

• Wilgoć gruntowa (kapilarna): Jest to woda zawarta w porach gruntu, która może podciągać kapilarnie w strukturę betonu lub muru fundamentowego. Jej oddziaływanie jest relatywnie niskie, ale długotrwałe zawilgocenie prowadzi do stopniowej degradacji materiałów.
• Woda opadowa: Deszcz i roztopowy śnieg, jeśli nie są skutecznie odprowadzane z bezpośredniego otoczenia budynku, mogą przenikać w grunt, zwiększając jego nasycenie i stwarzając ryzyko penetracji struktury fundamentowej.
• Woda przesiąkająca/rozpryskowa: Woda spływająca po elewacji lub odbijająca się od terenu przyległego.
• Woda gruntowa (naporowa): Występuje, gdy poziom zwierciadła wody gruntowej znajduje się powyżej poziomu posadowienia lub gdy grunt charakteryzuje się niską przepuszczalnością, co prowadzi do gromadzenia się wody opadowej i roztopowej. Woda ta wywiera ciśnienie hydrostatyczne na ściany fundamentowe. W zależności od wysokości słupa wody, ciśnienie to może wynosić od kilku do kilkudziesięciu kN/m², wymagając zastosowania hydroizolacji typu ciężkiego.

Brak odpowiedniej izolacji lub jej uszkodzenie może skutkować nie tylko zawilgoceniem, ale także przyspieszoną karbonatyzacją betonu, wypłukiwaniem składników spoiwa, a w przypadku cykli zamarzania i rozmarzania – destrukcją powierzchniową i strukturalną materiału na skutek rozszerzania się wody w porach.

Rodzaje hydroizolacji przeciwwodnej i przeciwwilgociowej

Wybór odpowiedniego systemu izolacyjnego zależy od warunków gruntowo-wodnych oraz specyfiki obiektu. Rozróżniamy izolacje przeciwwilgociowe (lekkie i średnie) oraz przeciwwodne (ciężkie).

Hydroizolacje bitumiczne

Masy bitumiczne, modyfikowane polimerami, są jednymi z najczęściej stosowanych materiałów. Charakteryzują się wysoką elastycznością, doskonałą przyczepnością do podłoża mineralnego oraz zdolnością do mostkowania rys o szerokości do 2 mm. Aplikowane są zazwyczaj w dwóch warstwach o łącznej grubości od 3 do 6 mm, w zależności od wymagań. Posiadają wysoką odporność na ciśnienie wody, typowo do 0.5 MPa dla mas dwuskładnikowych. Ważne jest, aby aplikacja odbywała się na zagruntowane, czyste i suche podłoże, w odpowiednich warunkach temperaturowych.

Mineralne zaprawy uszczelniające (szlamy)

Alternatywą dla bitumów są hydroizolacje szlamowe. Są to mineralne mikrozaprawy uszczelniające, które po związaniu tworzą trwałą, elastyczną i paroprzepuszczalną powłokę. Ich zaletą jest możliwość aplikacji na wilgotne podłoże (nie mokre!) oraz doskonała adhezja do betonu i muru. Szlamy elastyczne są w stanie przenieść odkształcenia podłoża, co jest kluczowe w przypadku obiektów narażonych na ruchy konstrukcji. Odporność na ciśnienie wody może osiągać wartości do 0.7 MPa. Są idealnym rozwiązaniem do izolacji przeciwwilgociowej oraz średniej izolacji przeciwwodnej.

Geosyntetyczne bariery izolacyjne

W przypadku ekstremalnych warunków wodnych, zwłaszcza przy wysokim poziomie wód gruntowych i ryzyku uszkodzeń mechanicznych, stosuje się geosyntetyki:

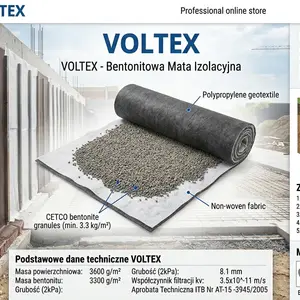

• VOLTEX - bentonitowa mata izolacyjna: Jest to materiał geosyntetyczny składający się z warstwy bentonitu sodowego zamkniętego między dwiema geowłókninami. Bentonit w kontakcie z wodą pęcznieje, tworząc nieprzepuszczalną barierę żelową, która jest w stanie samoczynnie zasklepiać drobne uszkodzenia (tzw. self-healing). Maty bentonitowe są niezwykle skuteczne w warunkach wody pod ciśnieniem, oferując trwałość i odporność na cykle zamarzania-rozmarzania.
• Geomembrana PEHD: Geomembrany z polietylenu wysokiej g ęstości (PEHD) to niezawodna bariera izolacyjna o ekstremalnej odporności chemicznej i mechanicznej. Zapewniają pełną nieprzepuszczalność dla cieczy i gazów. Ich łączenie odbywa się poprzez zgrzewanie, co tworzy monolityczną i szczelną powłokę. Są stosowane w najbardziej wymagających projektach, gdzie wymagana jest maksymalna ochrona przed agresywnymi substancjami i wysokim ciśnieniem hydrostatycznym, typowo do kilku MPa.

Ochrona mechaniczna i system drenażowy – synergia zabezpieczeń

Sama warstwa hydroizolacji, nawet najskuteczniejsza, nie jest wystarczająca. Kluczowe jest jej zabezpieczenie mechaniczne oraz efektywne odprowadzenie wody z otoczenia fundamentów.

Ochrona mechaniczna hydroizolacji

Bezpośrednio na warstwę hydroizolacji należy zastosować ochronę przed uszkodzeniami mechanicznymi, które mogą powstać podczas zasypywania wykopu lub w wyniku osiadania gruntu. Standardowym rozwiązaniem jest folia kubełkowa. Dzięki swojej strukturze, folia kubełkowa tworzy pustkę powietrzną między izolacją a gruntem, co nie tylko chroni przed naporem gruntu i uszkodzeniami, ale także wspomaga wentylację i odprowadzanie wilgoci. Folia powinna być montowana kubełkami w stronę ściany, co zapewnia dodatkowy drenaż powierzchniowy. Alternatywnie, stosuje się płyty termoizolacyjne z polistyrenu ekstrudowanego (XPS), które poza ochroną mechaniczną, zapewniają również izolację termiczną ścian fundamentowych.

System drenażowy

Niezbędnym elementem kompleksowej ochrony jest drenaż opaskowy. Jego zadaniem jest zbieranie wody gruntowej i opadowej z otoczenia fundamentów i odprowadzanie jej poza obręb konstrukcji. Składa się on z:

• Rur drenarskich: perforowane rury ułożone wokół fundamentów, zazwyczaj na ławie fundamentowej, ze spadkiem min. 0.5% w kierunku studzienek rewizyjnych i odbiornika wody (np. studni chłonnej, kanalizacji deszczowej).
• Geowłókniny: owija się nią rury drenarskie oraz warstwę kruszywa filtracyjnego, aby zapobiec zamuleniu systemu przez drobne cząstki gruntu.
• Warstwy filtracyjnej: zazwyczaj jest to gruby żwir lub kruszywo o frakcji 8-16 mm, układane wokół rur drenarskich.

Prawidłowo wykonany drenaż redukuje ciśnienie hydrostatyczne na ściany fundamentowe, odciążając hydroizolację i wydłużając jej żywotność.

Aspekty wykonawcze i kontrola jakości

Nawet najlepsze materiały nie zagwarantują sukcesu bez precyzyjnego wykonawstwa. Kluczowe aspekty to:

• Przygotowanie podłoża: Powierzchnia ścian fundamentowych musi być czysta, sucha (w przypadku bitumów), równa, wolna od ostrych krawędzi, pyłu, tłuszczu i luźnych elementów. Wszelkie ubytki i nierówności należy wyrównać zaprawą. Naroża wewnętrzne i zewnętrzne należy sfazować lub zaokrąglić.
• Gruntowanie: Przed aplikacją większości hydroizolacji bitumicznych czy szlamowych, konieczne jest zastosowanie odpowiedniego gruntu, który poprawia przyczepność i wyrównuje chłonność podłoża.
• Detale krytyczne: Szczególną uwagę należy poświęcić detalom, takim jak naroża, połączenia ściany z ławą fundamentową (tzw. faza wyoblenia lub faza cokołowa), oraz przejścia instalacyjne (rury, kable). W tych miejscach często stosuje się dodatkowe wzmocnienia (np. taśmy uszczelniające, kołnierze).
• Kontrola grubości i ciągłości powłoki: Należy ściśle przestrzegać zaleceń producenta dotyczących grubości warstw, która ma bezpośredni wpływ na skuteczność izolacji. Powłoka musi być ciągła, bez pęcherzy, pęknięć czy nieszczelności.
• Warunki atmosferyczne: Aplikacja większości materiałów izolacyjnych wymaga odpowiednich warunków temperaturowych (zazwyczaj od +5°C do +25°C) oraz ochrony przed deszczem i silnym nasłonecznieniem podczas wiązania i schnięcia.

Błędy wykonawcze, takie jak niewłaściwe przygotowanie podłoża, pominięcie detali, zbyt cienka warstwa izolacji czy uszkodzenia podczas zasypywania, są najczęstszą przyczyną awarii systemu izolacyjnego.

Podsumowanie

Skuteczna izolacja ściany fundamentowej od strony gruntu to proces złożony, wymagający inżynierskiego podejścia, wiedzy o materiałach i rygorystycznego wykonawstwa. Nie jest to pojedyncza warstwa, lecz wieloskładnikowy system, którego elementy wzajemnie się uzupełniają: od starannego przygotowania podłoża, poprzez dobór odpowiedniej hydroizolacji (bitumicznej, mineralnej szlamowej, geosyntetycznej jak maty bentonitowe VOLTEX czy geomembrany PEHD), aż po zabezpieczenie mechaniczne folią kubełkową i wydajny system drenażowy. Inwestycja w profesjonalne projektowanie i wykonawstwo tej części obiektu zwraca się wielokrotnie w postaci bezproblemowej eksploatacji, braku kosztownych napraw i zdrowego mikroklimatu wewnątrz budynku. Ignorowanie tych zasad to ryzyko poważnych uszkodzeń konstrukcji i znacznych strat finansowych w przyszłości. Pamiętajmy, że fundamenty to serce każdego budynku – ich ochrona to priorytet.
